PlotLayout

PlotLayout

プロット関数のオプションで，プロット中の複数の成分のレイアウトを指定する．

詳細

  • PlotLayoutは，可視化要素が互いにどのように配置されるかを決定する．
  • 次は，PlotLayoutのよく使われる設定である．
  • "Overlaid"要素を重ね合せることを可能にする
    "Stacked"要素間で値を累積する
    "Percentile"要素間の値を累積して正規化する
  • プロット要素を複数のプロットパネルに分散させるPlotLayoutの可能な設定には以下がある．
  • "Column"パネルの列を使う
    "Row"パネルの行を使う
    {"Column",k},{"Row",k}k 列または行を使う
    {"Column",UpTo[k]},{"Row",UpTo[k]}最大で k 列または行を使う
  • 特化された領域のための可視化関数には別の設定があるかもしれない．

例題

すべて開くすべて閉じる

例  (5)

デフォルトで，ListLinePlotは各曲線を別々にプロットする：

2番目の曲線が最初の曲線と2番目の曲線の合計になるように，曲線を積み重ねる：

スコープ  (8)

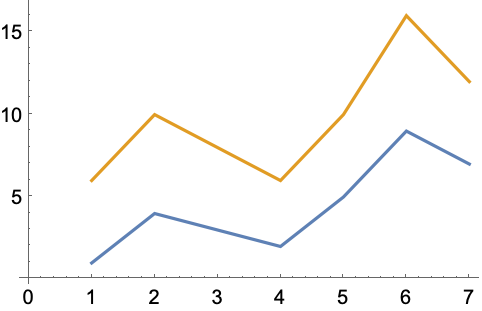

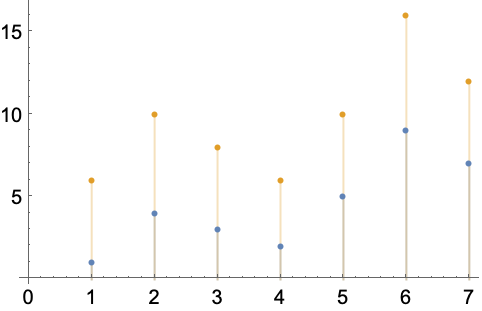

点データの積重ねレイアウトを使う：

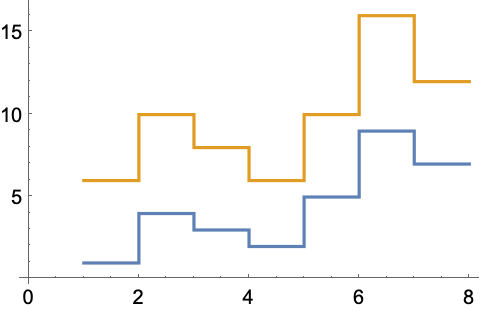

区分定数データに積重ねレイアウトを使う：

複数の密度プロットを1行に表示する：

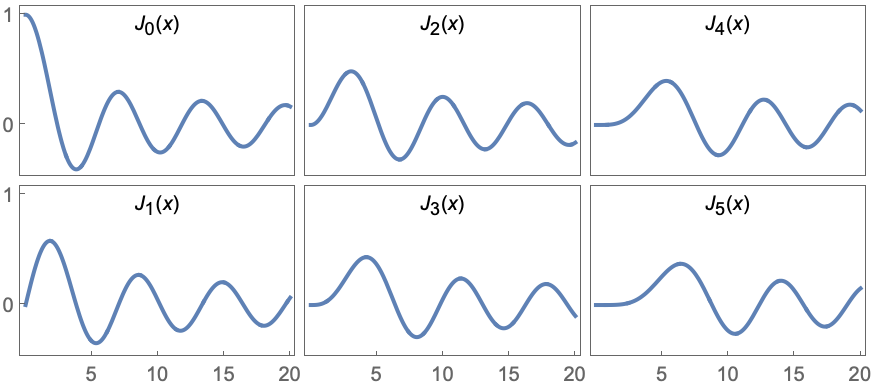

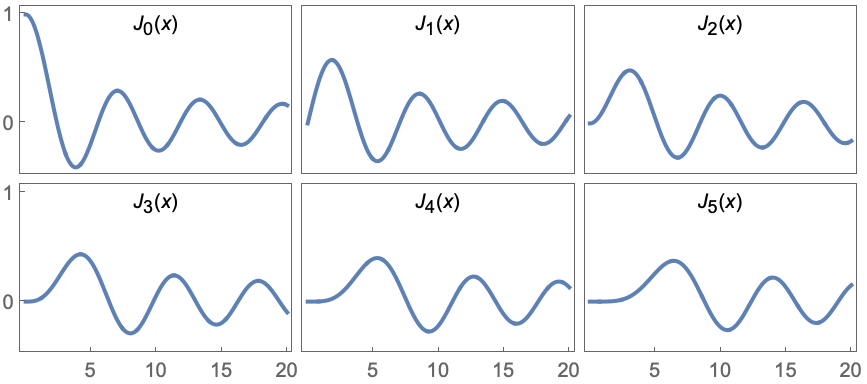

複数の列または行を使う：

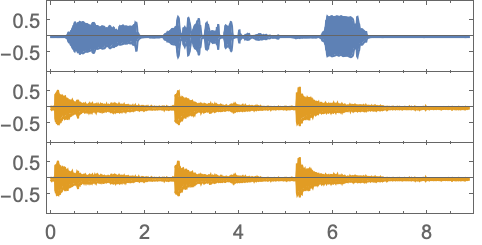

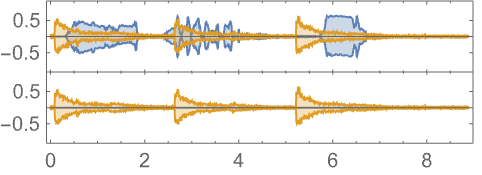

音声オブジェクトのリストのプロットのレイアウトを指定する：

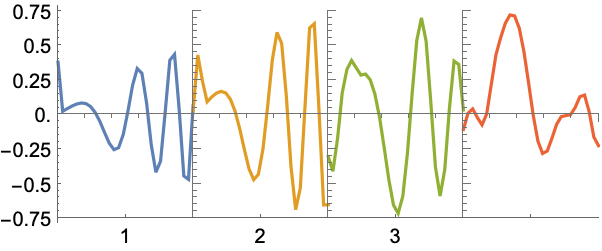

共通の水平軸に対してプロットする：

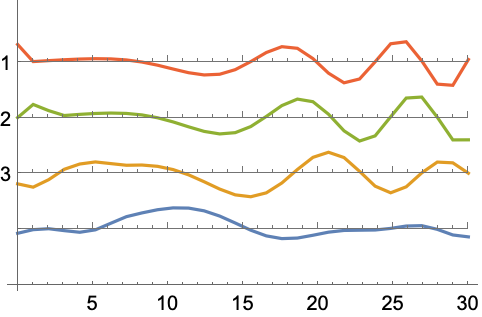

共通の垂直軸に対してプロットする：

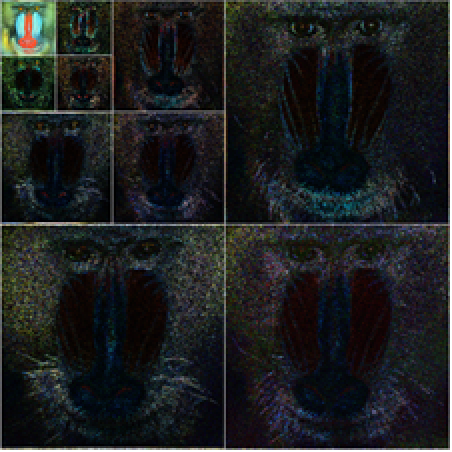

ピラミッド型にレイアウトされたウェーブレット画像の係数を表示する：

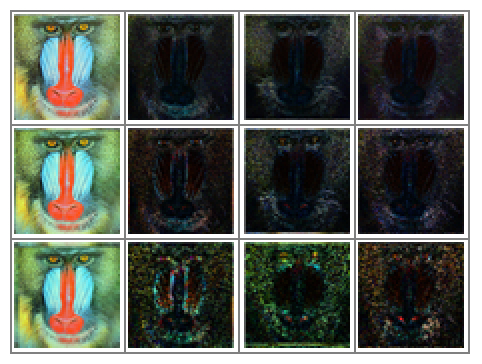

ウェーブレット画像の係数をグリッドレイアウトでプロットする：

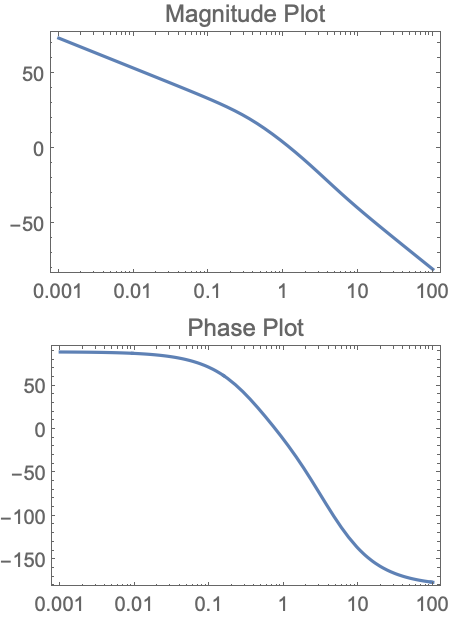

位相線図の上にゲイン線図を置く：

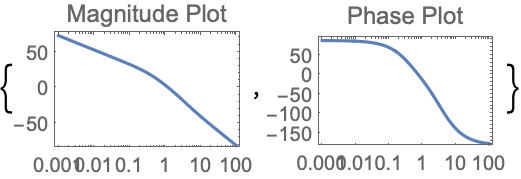

結果をリストで得る：

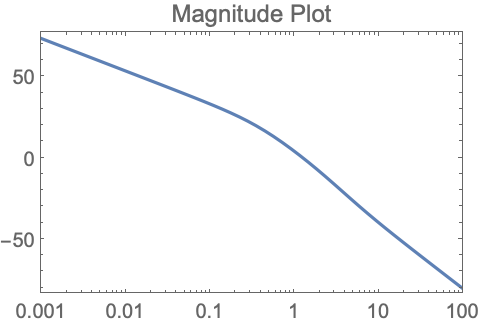

ゲインプロットのみ：

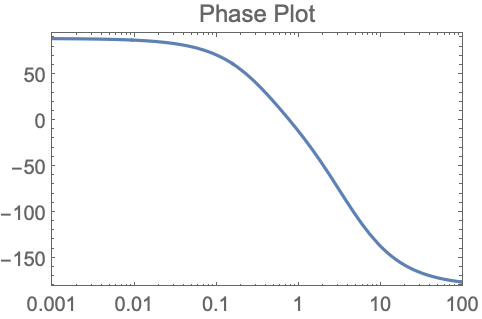

位相プロットのみ：
