GraphicsGrid

GraphicsGrid[{{g11,g12,…},…}]

生成一 个图形，其中 gij 安排在一个二维网格中.

更多信息和选项

  • 如果 gij 是具有 ImageSize->Automatic 设置的图形，GraphicsGrid 将尽可能重新调整大小使其适合于该网格，同时保留它们单独的高宽比.
  • GraphicsGrid 的输出可以交互重新设置大小， 或作为一个图形来编辑.
  • GraphicsGrid[{list1,list2,…}] 中的 listi 不需要都具有相同的长度；在网格中较短行的结尾将会有空闲空间.
  • 例如您可以使用 GraphicsGrid[{{e,SpanFromLeft,SpanFromLeft},…}] 来指定一个网格中的元素 e 横跨多行.
  • 可以指出以下横跨位置：
  • SpanFromLeft从左边横跨
    SpanFromAbove从上边横跨
    SpanFromBoth从左边和上方横跨
  • 通过{{e,SpanFromLeft,SpanFromLeft,…}, {SpanFromAbove,SpanFromBoth,SpanFromBoth,…},…} 的形式，制定一个数组的矩形区域，一个特殊元素能横跨多行和多列.
  • 可以给出以下选项：
  • Alignment{Center,Center}元素水平和垂直对齐
    AspectRatio Automatic整个网格的高宽比
    Background None使用的背景颜色
    BaselinePosition Automatic与周围的文本基线对齐
    BaseStyle{}网格的基本样式规范
    DividersNone在网格中绘制间隔线的位置
    Frame None在网格中绘制框架的位置
    FrameStyle Automatic框架使用的样式
    ImageSize Automatic整个图形网格的全部大小
    ItemAspectRatioAutomatic每个项的高宽比
    SpacingsScaled[0.1]水平和垂直间距
  • 设置 AspectRatio->Automatic，整个图形网格的高宽比将选择以更好显示网格中对象的方式.
  • 选项 Alignment、Background 和 Frame 设置可以给出以下设置，并分别地应用于不同的项：
  • spec在所有项之间应用 spec
    {specx}在连续的水平位置应用 specx
    {specx,specy}在连续的水平和垂直位置应用 speck
    {spec_(x),spec_(y),rules}对单独的 元素指定明确的规则
  • speck 可以有以下形式：
  • {s1,s2,…,sn}使用 s_(1) 到 s_(n)；然后使用缺省值
    {{c}}在所有例子中使用 c
    {{c1,c2}}交替使用 c_(1) 和 c_(2)
    {{c1,c2,…}}循环全部 ci
    {s,{c}}使用 s，然后重复使用 c
    {s1,{c},sn}使用 s_(1)，然后重复使用 c，但是最后使用 s_(n)
    {s1,s2,…,{c1,c2,…},sm,…,sn}在开始的时候使用 s_i 的第一个序列，然后循环 使用 ci,然后在结束的时候使用 s_i 的最后一个序列
    {s1,s2,…,{},sm,…,sn}在开始的时候使用 s_i 的第一个序列，在结束的 时候使用最后一个序列
    {i1->v1,i2->v2,…}明确指定位置 ik 处的值
    {spec,rules}使用 rules 来屏蔽 spec 中的规范
  • 对于 {s_(1),s_(2),...,{...},s_(m),...,s_(n)} 的形式设置，如果在网格中指定比项更多的 s_i，第一个项使用起始位置的 s_i，最后一个项使用结束位置的 s_i.

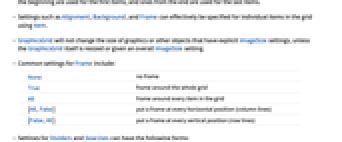

  • 对于网格中单独的项，使用Item，能有效地指定诸如 Alignment、Background 和 Frame 的这些设置.
  • GraphicsGrid 将不会改变图形或其它明确指定了 ImageSize 大小的对象，除非 GraphicsGrid 本身重新设置大小或给出一个整体的 ImageSize 的设置.
  • 对于 Frame 通常的设置包括：
  • None没有框架
    True整个网格周围的框架
    All网格中每个项周围的框架
    {All,False}在每个水平位置放置框架（列）
    {False,All}在每个垂直位置放置框架（行）

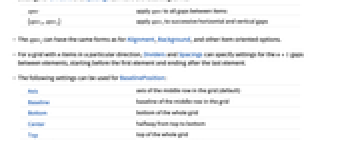

  • 设置 Dividers 和 Spacings 能有以下形式：
  • spec在项之间的所有间距中应用 spec
    {specx,specy}在连续的水平和垂直间距中应用 speci
  • speci 与 Alignment、Background 和其它相关的选项具有相同的形式.
  • 对于在一个特殊方向上有 个项的网格，Dividers 和 Spacings 可以指定元素之间的 个间距，开始于第一个元素之前，结束于最后一个元素之后.
  • 可以采用设置，应用于BaselinePosition：
  • Axis网格中间一行的轴线 (默认)
    Baseline网格中间一行的基线
    Bottom整个网格的底部
    Center顶部到底部的一半
    Top整个网格的顶部
    {{i,j},pos}元素 中位置 pos
  • BaseStyle 的设置可以作为当前样式表中 "GraphicsGrid" 给出的样式的补充.

范例

打开所有单元关闭所有单元

基本范例  (2)

在一个图形网格中显示元素：

在每个元素周围放置一个框架：

范围  (17)

框架和网格线  (5)

围绕整个网格放置一个框架：

在每个元素周围放置一个框架：

用红色绘制所有框架：

在第一行和第一列放置一个框架：

用不同的样式绘制不同的框架：

在所有水平位置放置间隔线：

在所有垂直位置放置间隔线：

在第三个水平位置和第二个垂直位置放置间隔线：

扩展元素  (3)

使第 4 个元素横跨到它右边的一列：

使它横跨两列：

使第 2 个元素横跨它下边的一行：

使它横跨两行：

横跨一个 2x2 的区域：

对齐  (1)

内容左对齐：

内容右对齐：

样式  (5)

绘制一个粉红色背景的网格：

设置第一列为粉红背景：

在连续的垂直位置交互显示粉红和黄色：

在连续的水平位置交互显示粉红和黄色：

用一个特殊的网格项嵌入样式选项：

间距  (1)

项之间设置间距：

分别设置水平和垂直间距：

不规则形状  (1)

自动调整不规则图形整体的高宽比：

嵌套网格  (1)

嵌套网格：

选项  (17)

AspectRatio  (2)

GraphicsGrid 将尽可能为它的元素选择一个合适的高宽比：

当无法合理选择时， 使用一个 1 的默认高宽比：

明确的设定每个项的纵横比：

Background  (7)

用粉红色背景绘制网格：

第一列和第二列为粉红和红色的背景：

一个等价的语句：

第一行和第二行为粉红和红色的背景：

交互的粉红和红色的背景：

第一列和最后一列叠加黄色的交互背景：

混合颜色：

为指定的项设置背景：

为网格的子区域设置背景：

BaselinePosition  (1)

用周围文本的基线对齐网格的中部：

对齐网格的底部的基线：

Frame  (3)

整个网格的框架：

分隔所有元素的框架：

分隔指定的元素：

分隔一个区域：

FrameStyle  (3)

FrameStyle 支持多种图形指令：

FrameStyle 应用于网格线的所有项，包括 Dividers 和 Item：

带有 FrameStyle 的指令与其它的指令连用：

ImageSize  (1)

在默认情况下，GraphicsGrid 将以它们指定的大小显示图片：

给出一个 ImageSize 设置 GraphicsGrid，将适当地按比例确定图形：

应用  (2)

生成一个前 64 个基本元素自动控制的图片：

显示一个不连续的图形集合：

可能存在的问题  (1)

横跨行和列需要适当地使用 SpanFromBoth：
